Die Aptierung nach Beck
Zur Verbesserung des Dreyse-Zündnadelgewehrs in den Jahren 1868–1870
Einleitung
Das preußische Zündnadelgewehr System Dreyse gehörte seit seiner Einführung zu den
technisch fortschrittlichsten militärischen Handfeuerwaffen Europas. Die Hinterladung
ermöglichte eine wesentlich schnellere Bedienung als bei den damals üblichen
Vorderladern. Gleichzeitig besaß das ursprüngliche System jedoch einen konstruktiven
Schwachpunkt: die Abdichtung zwischen Patronenlager und Verschluss
.
Mit dem Auftreten neuer Hinterladerkonstruktionen in den 1860er Jahren gewann dieses
Problem zunehmend an Bedeutung. Besonders das französische Chassepotgewehr zeigte,
dass eine wirksame elastische Abdichtung des Patronenlagers erhebliche Vorteile bringen
konnte.
Vor diesem Hintergrund entstand die Aptierung nach Beck. Sie stellte keine völlige
Neukonstruktion des Dreyse-Gewehrs dar, sondern eine tiefgreifende Verbesserung des
vorhandenen Zündnadelschlosses. Ziel war es, die Gasabdichtung zu verbessern, die
Bedienung des Verschlusses zu erleichtern und gleichzeitig die ballistische Leistung der
Waffe durch eine verbesserte Patrone zu steigern.
Die zeitgenössische Darstellung im Polytechnischen Journal von 1870 berichtet, dass die
Versuche mit verschiedenen Aptierungskonstruktionen abgeschlossen waren und die
gewählte Konstruktion die königliche Genehmigung erhalten hatte.
1. Das Problem des ursprünglichen Dreyse-Systems
Beim ursprünglichen Dreyse-Zündnadelgewehr wurde der Verschluss beim Schließen
gegen den hinteren Laufabschluss gepresst. Die Abdichtung erfolgte im Wesentlichen
durch die mechanische Anlage von Kammer und Lauf.
Dieses Prinzip funktionierte, hatte aber Grenzen.
Beim Abschuss entstanden innerhalb kürzester Zeit große Mengen heißer Pulvergase. Ein
Teil dieser Gase konnte zwischen Patronenlager und Verschluss beziehungsweise im
Bereich des Nadelrohres nach hinten gelangen.
Neben der Verschmutzung des Schlosses war dies insbesondere für das Nadelrohr und die
Zündnadel problematisch.
Die Zündnadel musste bei jedem Schuss die Pulverladung durchdringen, bevor sie die
Zündpille erreichte. Sie war deshalb unmittelbar den Verbrennungsprodukten des
Schwarzpulvers ausgesetzt.
Die Verbesserung der Gasabdichtung war folglich nicht nur eine Frage des
Schützenkomforts. Sie betraf die Lebensdauer und Funktionssicherheit des gesamten
Zündnadelschlosses.
2. Johannes Beck und die neue Konstruktion
Die Verbesserung wurde von Johannes Beck, einem Werkmeister der Königlichen
Preußischen Gewehrfabrik in Spandau, vorgeschlagen.
Die Aptierung orientierte sich beim Prinzip der elastischen Abdichtung am französischen
Chassepotgewehr. Sie übernahm jedoch nicht einfach dessen gesamte Konstruktion,
sondern übertrug das Prinzip auf das vorhandene Dreyse-Schloss.
Die Aptierung wurde ab 1869 bei mehreren preußischen Zündnadelwaffen durchgeführt.
Dazu gehörten insbesondere:
Füsilier-Gewehr M/60,
Zündnadelgewehr M/62,
Zündnadelbüchse M/65,
Zündnadel-Pioniergewehr M/69.
Die heute zugängliche Forschung beschreibt die Beck-Aptierung als einen eigenständigen
Umbau des vorhandenen Schlosses und nicht als eine neue Waffe.
3. Der entscheidende Eingriff in das Schloss
Der wichtigste konstruktive Eingriff betraf das Nadelrohr und die sogenannte Luftkammer.
Beim ursprünglichen System ragte das Nadelrohr fest in die Luftkammer hinein.
Bei der Beck-Aptierung wurde der in die Luftkammer hineinragende Teil des ursprünglichen
Nadelrohres abgeschnitten.
An seine Stelle trat ein fest eingesetzter Hohlzylinder.
Die zeitgenössische Beschreibung von 1870 formuliert den Umbau sehr genau: Nachdem
der in die Luftkammer reichende Teil des Nadelrohres abgeschnitten worden war, wurde
die Luftkammer durch einen Zylinder ausgefüllt. Dieser erhielt eine zentrale Bohrung für die
verlängerte Zündnadel.
Damit entstand die Grundlage für die neue Abdichtung.
4. Das neue bewegliche Nadelrohr
Anstelle des ursprünglichen starren Nadelrohres wurde ein neues, leicht bewegliches,
stempelartig ausgebildetes Nadelrohr eingesetzt.
Dieses konnte sich beim Schuss geringfügig nach hinten bewegen.
Hinter dem vorderen Metallabschluss des Nadelrohres befand sich ein Gummiring.
Damit wurde aus dem ursprünglichen starren Abschluss ein selbsttätig wirkendes Dichtungssystem.

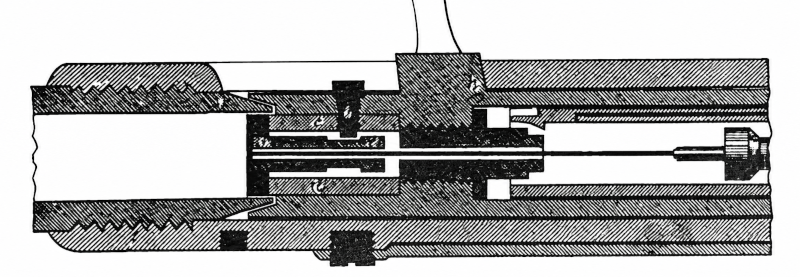

Die heute überlieferte schematische Darstellung bezeichnet die wesentlichen Teile mit:
Gummiring
Halteschraube
abgeschnittenes ursprüngliches Nadelrohr
neues Nadelrohr
Hohlzylinder.
Historische Abbildung: Die häufig reproduzierte Schnittzeichnung stammt aus G. Wrzodeks
Die Entwicklung der Handfeuerwaffen, Leipzig 1908. Das digitalisierte Bild ist bei
Wikimedia Commons als gemeinfrei gekennzeichnet.
Historische Abbildung "Aptierung nach Beck" – Wikimedia Commons
5. Die Wirkungsweise der Beck'schen Abdichtung
Die eigentliche technische Leistung der Konstruktion zeigt sich erst beim Abschuss.
Beim Schuss entsteht im Patronenlager ein hoher Gasdruck.
Dieser wirkt auch auf das bewegliche Nadelrohr.
Das Nadelrohr wird dadurch geringfügig nach hinten gedrückt.
Dabei wird der dahinterliegende Gummiring gegen den Hohlzylinder beziehungsweise
dessen Anlagefläche gepresst.
Der Gummiring wird dabei radial nach außen gedrückt.
Er legt sich gegen die Innenwand des Verschlussbereiches und übernimmt dadurch die Abdichtung.
Vereinfacht lässt sich der Vorgang folgendermaßen darstellen:
Gasdruck → Rückwärtsbewegung des Nadelrohres → Stauchung des Gummiringes →
Ausdehnung des Gummiringes → Abdichtung
Damit nutzte Beck den Gasdruck des Schusses nicht nur als unvermeidbare Belastung,
sondern gleichzeitig als Kraft zur Verbesserung der Abdichtung.
Das Prinzip ähnelt damit demjenigen des Chassepotgewehres, war aber konstruktiv an das
Dreyse-System angepasst.
6. Wegfall des bisherigen festen Verschlussdruckes
Die Verbesserung hatte eine weitere wichtige Folge.
Beim ursprünglichen Dreyse-System musste der Verschluss fest gegen den Laufabschluss gepresst werden.
Die zeitgenössische Beschreibung von 1870 weist ausdrücklich darauf hin, dass nach der
neuen Konstruktion ein festes Anpressen von Rohr- und Kammermund für den
Gasabschluss nicht mehr erforderlich war. Dadurch konnten die bisherigen schiefen
Flächen an Hülse und Kammerwarze entfallen. Auch das besonders kräftige Zuschlagen
der Kammer war nicht mehr notwendig.
Der Verschluss konnte nun wesentlich einfacher bedient werden:
Die Kammer wurde lediglich vorgeschoben und anschließend leicht umgelegt.
Damit wurde nicht nur die Abdichtung verbessert, sondern gleichzeitig der Ladevorgang vereinfacht.
7. Verbesserung der Schussfolge
Diese Änderung besaß im militärischen Einsatz eine erhebliche Bedeutung.
Das ursprüngliche Dreyse-System erforderte beim Schließen der Kammer
einen bestimmten Kraftaufwand.
Durch die Beck-Aptierung wurde dieser Vorgang vereinfacht.
Die zeitgenössische Quelle von 1870 hebt ausdrücklich hervor, dass dadurch Zeit und Kraft
beim Ladevorgang eingespart wurden.
Die Aptierung verbesserte damit zwei voneinander abhängige Eigenschaften:
1. bessere Gasabdichtung
und
2. schnellere und leichtere Bedienung.
8. Die neue Patrone
Die Aptierung nach Beck beschränkte sich allerdings nicht auf das Gewehr.
Auch die Munition wurde geändert.
Die zeitgenössische Beschreibung nennt ausdrücklich drei wesentliche Veränderungen:
leichteres Langblei,
verstärkter Zündspiegel,
gefettetes Tuchplättchen im Boden der Papierpatrone.

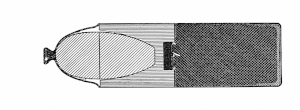

Damit entstand die sogenannte Patrone neuer Art (n/A).
9. Das neue Langblei
Das bisherige Langblei wog etwa 31 g.
Das neue Geschoss wurde auf ungefähr 21 g reduziert.
Gleichzeitig wurde sein Durchmesser von etwa 13,6 mm auf 12 mm verringert.
Das war ein bemerkenswerter Schritt.
Das vorhandene Laufkaliber des Dreyse-Gewehres betrug weiterhin etwa 15,43 mm.
Das kleinere Geschoss konnte trotzdem aus dem alten Lauf verschossen werden,
weil der Dreyse-Treibspiegel weiterhin als Führungselement diente.
Die preußische Konstruktion versuchte somit, aus dem vorhandenen großkalibrigen
Lauf die Vorteile eines kleineren Geschosses zu gewinnen.
Die zeitgenössische Quelle beschreibt ausdrücklich, dass das 12-mm-Geschoss
weiterhin aus dem alten 15,43-mm-Lauf verschossen werden sollte.
10. Der verstärkte Zündspiegel
Eine weitere Änderung betraf den Treib- beziehungsweise Zündspiegel.
Da das neue Geschoss einen geringeren Durchmesser besaß, musste der Spiegel
entsprechend angepasst werden.
Gleichzeitig wurden seine Wände verstärkt.
Der Spiegel wurde außerdem etwas verkürzt.
Damit wurde die neue Munition an das kleinere Geschoss angepasst.
Die Pulverladung blieb dagegen mit ungefähr 4,9 bis 5 g weitgehend unverändert.
Damit war ein entscheidender Gedanke der Aptierung verwirklicht:
Das alte Gewehr sollte mit relativ geringem Umbau ballistische Eigenschaften
erhalten,
die sich stärker an den inzwischen eingeführten kleinkalibrigen Hinterladern orientierten.
11. Das gefettete Tuchplättchen
Besonders interessant ist die Veränderung am Boden der Papierpatrone.
Dort wurde ein gefettetes Tuchplättchen eingelegt.
Diese kleine Änderung hatte mehrere Funktionen.
Zum einen sollte es die Abdichtung des Systems unterstützen.
Zum anderen diente das Fett dazu, die Zündnadel während ihres Durchganges zu reinigen
und zu beeinflussen, dass weniger Verbrennungsrückstände in das Nadelrohr gelangten.
Die zeitgenössische Quelle beschreibt genau diese beiden Funktionen.
Damit wurde auch hier das Problem aufgegriffen, das bereits beim ursprünglichen Dreyse-System
bestanden hatte: die starke Belastung der Zündnadel durch die Verbrennungsgase und Rückstände.
12. Gewichtsvorteil der neuen Patrone
Die neue Patrone war deutlich leichter.
Nach der zeitgenössischen Angabe wog die alte Patrone ungefähr 40 g, während
die neue Patrone nur etwa 32 g wog.
Bei einer vorgeschriebenen Munitionsmenge von etwa 3 kg konnten
deshalb erheblich mehr Patronen mitgeführt werden.
Die Quelle nennt:
etwa 75 alte Patronen
gegenüber etwa 95 neuen Patronen
bei gleichem Munitionsgewicht.
Das war für die militärische Logistik keineswegs nebensächlich.
13. Ballistische Zielsetzung
Mit der neuen Patrone sollte die Aptierung nicht lediglich die Zuverlässigkeit verbessern.
Es ging vielmehr auch darum, die ballistische Leistung zu steigern.
Das ursprüngliche Langblei mit etwa 31 g wurde durch ein wesentlich
leichteres 21-g-Geschoss ersetzt.
Die Pulverladung blieb dagegen nahezu gleich.
Damit erhöhte sich das Verhältnis von Geschossgewicht zu Pulverladung erheblich.
Die zeitgenössischen Berechnungen von 1870 sehen darin die Grundlage für eine
höhere Anfangsgeschwindigkeit und eine gestrecktere Flugbahn.
Die Konstruktion war somit ein Versuch, die vorhandenen Dreyse-Gewehre an die
Entwicklung der kleineren Kaliber anzupassen, ohne die vorhandenen Läufe
vollständig ersetzen zu müssen.
14. Die Aptierung als kostengünstige Modernisierung
Gerade hierin liegt die historische Bedeutung der Beck-Aptierung.
Preußen besaß eine sehr große Zahl von Dreyse-Zündnadelgewehren.
Ein vollständiger Ersatz durch völlig neue Waffen wäre technisch und finanziell
aufwendig gewesen.
Die Beck-Aptierung bot dagegen die Möglichkeit, vorhandene Waffen weiterzuverwenden
und gleichzeitig wichtige Schwächen zu beseitigen.
Das Konzept bestand deshalb aus mehreren miteinander verbundenen Maßnahmen:
vorhandenes Dreyse-Gewehr
↓
Umbau des Nadelrohres
↓
Einbau der elastischen Gasabdichtung
↓
verbesserte Verschlussbedienung
↓
neue Patrone
↓
kleineres und leichteres Geschoss
↓
verbesserte ballistische Eigenschaften
15. Welche Dreyse-Waffen wurden aptiert?
Zu den ausdrücklich genannten preußischen Waffen gehören:
Waffe Modell
Füsilier-Gewehr M/60
Zündnadelgewehr M/62
Zündnadelbüchse M/65
Zündnadel-Pioniergewehr M/69
Diese Waffen wurden ab 1869 nach dem System Beck aptiert.
Für die Zündnadelbüchse M/65 ist die Aptierung besonders interessant. Sie gehört zu den
Waffen, die in der Übergangsphase unmittelbar vor dem Deutsch-Französischen Krieg
modernisiert wurden.
16. Die zeitliche Einordnung
Die Entwicklung fällt in eine ausgesprochen interessante Phase der
europäischen Waffenentwicklung.
In den 1860er Jahren setzte sich der Hinterlader immer stärker durch.
Gleichzeitig wurden kleinere Kaliber und leistungsfähigere Geschosse entwickelt.
Das Dreyse-System war zwar weiterhin leistungsfähig, stammte aber im
Grundprinzip aus den 1840er Jahren.
Die Aptierung nach Beck stellte deshalb den Versuch dar, das bewährte System
an die technischen Anforderungen der späten 1860er Jahre anzupassen.
Die zeitgenössische Darstellung von 1870 spricht selbst von einer neuen
Entwicklungsphase des Dreyse-Systems und beschreibt ausdrücklich das Ziel, die Vorteile
kleinerer Kaliber und modernerer Hinterlademechanismen möglichst mit der vorhandenen
Waffe zu verbinden.
17. Beck und Chassepot
Die Ähnlichkeit mit dem französischen Chassepot ist technisch bemerkenswert.
Das Chassepot verwendete ebenfalls eine elastische Dichtung, um die Pulvergase
im Bereich des Patronenlagers zurückzuhalten.
Die Beck-Konstruktion übernahm das Grundprinzip der durch Gasdruck unterstützten
elastischen Abdichtung, setzte es jedoch in einer für das Dreyse-Schloss geeigneten Form um.
Damit zeigt die Aptierung nach Beck ein interessantes Beispiel für den internationalen
Technologietransfer der Waffenentwicklung des 19. Jahrhunderts.
Die preußische Konstruktion blieb dabei ihrem ursprünglichen System treu:
Zündnadel,
Papierpatrone,
Treibspiegel,
Dreyse-Verschluss.
Nur die problematischen Bereiche wurden gezielt verändert.
18. Zeitgenössische Quelle von 1870
Für die wissenschaftliche Betrachtung der Aptierung ist die Veröffentlichung im
Polytechnischen Journal, Band 196, Jahrgang 1870 besonders wertvoll.
Sie ist deshalb von besonderer Bedeutung, weil es sich nicht um eine Jahrzehnte später
entstandene Beschreibung handelt. Der Artikel berichtet vielmehr über die gerade
abgeschlossenen Versuche und die damals genehmigte Konstruktion.
Die Quelle beschreibt sowohl die Änderung des Schlosses als auch die Änderungen an der Munition.
"Das aptirte Zündnadelgewehr" – Polytechnisches Journal 1870
19. Die Aptierung nach Beck im historischen Zusammenhang
Die Beck-Aptierung war keine isolierte technische Verbesserung.
Sie war Bestandteil einer größeren Entwicklung:
Dreyse M/41
→ Verbesserung der Patrone
→ M/47
→ M/55 mit Langblei
→ Entwicklung neuer kleinkalibriger Militärwaffen
→ Beck-Aptierung ab 1869
→ Patrone neuer Art
→ Übergang zu modernen Hinterladern mit Metallpatrone.
Damit stellt die Beck-Aptierung gewissermaßen die letzte große Entwicklungsstufe
des klassischen preußischen Zündnadelgewehrsystems dar.
Schluss
Die Aptierung nach Beck war ein bemerkenswerter Versuch, ein bewährtes, aber technisch
in die Jahre gekommenes Waffensystem an die Entwicklung der späten 1860er Jahre anzupassen.
Der entscheidende Gedanke bestand darin, nicht das gesamte Gewehr zu ersetzen,
sondern die Schwachstellen des vorhandenen Dreyse-Systems gezielt zu verbessern.
Das Herzstück der Änderung war die neue Gasabdichtung:
Das ursprüngliche Nadelrohr wurde im Bereich der Luftkammer gekürzt. Die Luftkammer
wurde mit einem Hohlzylinder versehen. Ein neues, leicht bewegliches Nadelrohr erhielt
einen Gummiring, der beim Schuss durch den Gasdruck gestaucht wurde und dadurch
die Abdichtung verbesserte.
Gleichzeitig wurde die Bedienung des Verschlusses vereinfacht.
Die Verbesserung des Gewehres wurde durch eine entsprechende Verbesserung der
Munition ergänzt. Das Geschoss wurde von etwa 31 g auf etwa 21 g reduziert und sein
Durchmesser von 13,6 mm auf 12 mm verringert. Die Pulverladung blieb mit etwa 4,9 bis 5 g
nahezu gleich. Hinzu kam das gefettete Tuchplättchen im Boden der Patrone.
Damit wurde aus dem ursprünglichen Dreyse-System ein wesentlich
weiterentwickeltes Waffensystem.
Die Beck-Aptierung zeigt deshalb sehr anschaulich, wie im 19. Jahrhundert vorhandene
Militärwaffen durch gezielte technische Änderungen noch einmal an die Spitze der
Entwicklung herangeführt werden sollten.
Gleichzeitig war sie bereits ein Zeichen für den bevorstehenden Wandel. Die Zukunft
gehörte nicht mehr der Papierpatrone mit Zündnadel, sondern der kleinkalibrigen
Metallpatrone und dem modernen Hinterlader.
Die Beck-Aptierung war somit eine der letzten großen Entwicklungsstufen auf dem Weg
vom klassischen Dreyse-Zündnadelgewehr zum modernen Militärgewehr.
Quellen
"Das aptirte Zündnadelgewehr", Polytechnisches Journal, Band 196,
Jahrgang 1870, Nr. CXIX, S. 426 ff.
G. Wrzodek: Die Entwicklung der Handfeuerwaffen seit der Mitte des 19.
Jahrhunderts und ihr heutiger Stand, Leipzig 1908.
Wolfgang Finze: Preußische Zündnadelgewehre in Deutschland 1861–1871 und die
Aptierung nach Beck. Das Werk wertet nach Angaben des Verlages preußische
Vorschriften und Archivmaterial zum zeitlichen Ablauf und Umfang der Aptierungen aus.
Deutsche Digitale Bibliothek / Deutsches Historisches Museum: Objekte und
Dokumentation zu Dreyse-Zündnadelwaffen.
Dieser Text wurde mit Hilfe von Künstlicher Intelligenz (KI) erstellt.
