Dreyse Zündnadelpatronen
Die Entwicklung der preußischen Zündnadelpatrone (1841–1872)
Das von Nikolaus von Dreyse entwickelte Dreyse-Zündnadelgewehr revolutionierte Mitte des
19. Jahrhunderts das Militärwesen. Als erster allgemein eingeführter Hinterlader erlaubte es
Soldaten, die Waffe im Liegen und in rasanter Geschwindigkeit zu laden. Das Herzstück

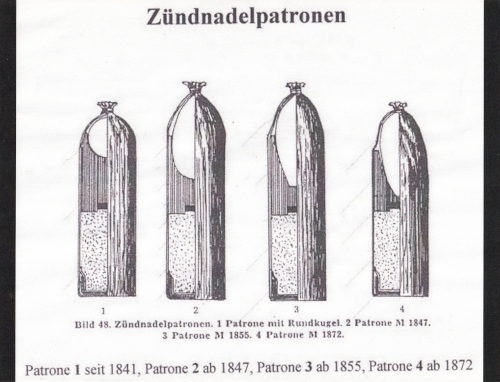

dieses Systems war die Einheitspatrone aus Papier, deren evolutionäre Entwicklung von der
Rundkugel bis zum modernen Langgeschoss in der Grafik eindrucksvoll dokumentiert ist:
[1]
1. Patrone mit Rundkugel (ab 1841)
Die allererste Generation der Zündnadelmunition nutzte noch ein klassisches, sphärisches Rundgeschoss.
Konstruktion: Das Bleigeschoss saß auf einem sogenannten Treibspiegel
(einem Träger aus Pappmaché). Am Boden dieses Treibspiegels befand sich
die Zündpille.
Besonderheit: Die Zündnadel des Gewehrs musste beim Abfeuern die
gesamte Pulverladung von hinten durchstechen, um die Zündpille an der Basis
des Geschosses zu erreichen. Das Pulver verbrannte dadurch von vorne nach
hinten, was für eine sehr effiziente Ausnutzung der Gase sorgte.
2. Patrone M 1847 (ab 1847)
Mit der Patrone M 1847 verabschiedete sich Preußen von der Rundkugel und ging zu
aerodynamischeren Geschossformen über.
Konstruktion: Eingeführt wurde ein Spitzgeschoss (oft eichelförmig). Die im
Treibspiegel eingebettete Unterseite blieb halbkugelförmig, während die
sichtbare Spitze den Luftwiderstand drastisch verringerte.
Effekt: Die Flugbahn der Kugel wurde flacher, stabiler und die Treffgenauigkeit
auf größere Distanzen stieg merklich an.
3. Patrone M 1855 (ab 1855)
Die Version M 1855 optimierte das System weiter und etablierte das sogenannte Langblei als Standard.
Konstruktion: Das eichelförmige Projektil wurde durch ein schwereres,
tropfen- bzw. zapfenförmiges Bleigeschoss ausgetauscht. Das Kaliber des
eigentlichen Geschosses war unterkalibrig (ca. 13,6 mm) im Vergleich zum
Lauf (15,4 mm) – der Papp-Treibspiegel presste sich beim Schuss in die Züge
des Laufs und übertrug den Drall auf das Blei.
Effekt: Durch das höhere Gewicht und die verbesserte Führung im Lauf
stiegen Durchschlagskraft und Reichweite nochmals an. Sie war die primäre
Munition in den preußischen Einigungskriegen (1864 und 1866).
4. Patrone M 1872 / n/A (ab 1872)
Nach dem Deutsch-Französischen Krieg (1870/71) zeigte sich, dass das Dreyse-System
gegenüber neueren Konstruktionen (wie dem französischen Chassepot-Gewehr) ins
Hintertreffen geraten war. Die Patrone M 1872 (auch bekannt als Patrone neuer Art / n/A)
war der letzte Modernisierungsversuch.
Konstruktion: Das Geschoss wurde nochmals verschlankt (Kaliber auf 12 mm
reduziert) und das Pulvergewicht angepasst, um eine höhere
Mündungsgeschwindigkeit (v0) zu erreichen. Zudem wurde der
Patronenbereich mechanisch verstärkt (u. a. durch gefettete Tuchscheiben am
Boden), um die chronischen Gasverluste am Verschluss zu minimieren.
Das Ende einer Ära: Obwohl die M 1872 erhebliche Leistungssteigerungen
brachte, war die Ära der Papierpatronen gezählt. Kurz darauf wurden
Zündnadelgewehre flächendeckend durch Gewehre für moderne, gasdichte
Metallpatronen (wie das Mauser Modell 1871) ersetzt.

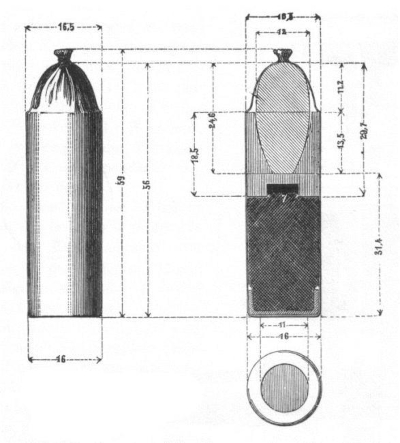

Abbildung der Zündnadelpatrone M 1872 n/A mit Bemaßung
