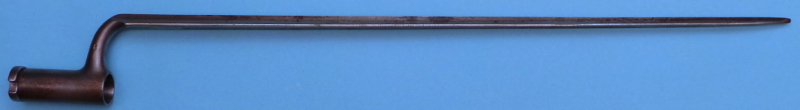

Gesamtansicht eines Preußischen Dillenbajonetts M/1839 |
 |

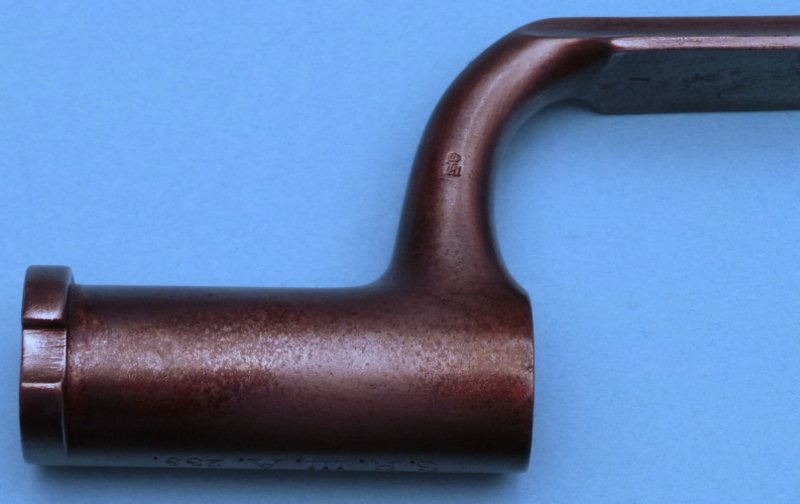

Ansicht der Dille mit Einkerbung für die Haltefeder im halbmondförmigen Wulst. Abnahmestempel auf dem Bajonettarm. |
 |

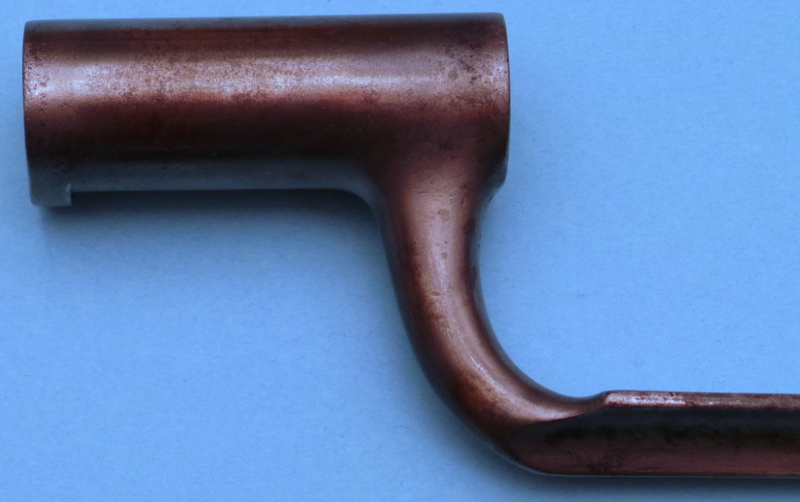

Ansicht der Dille (70 mm lang) mit angeschmiedetem Bajonettarm |
 |

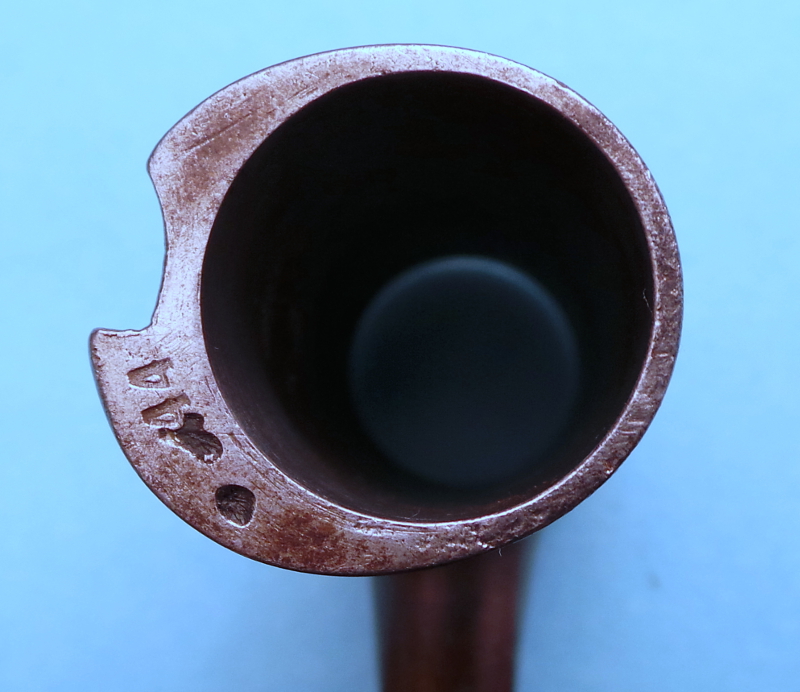

Draufsicht auf die Dille von hinten. Produktionsnummer 44 auf dem halbmonförmigen Wulst mit Einkerbung für die Haltefeder |
 |

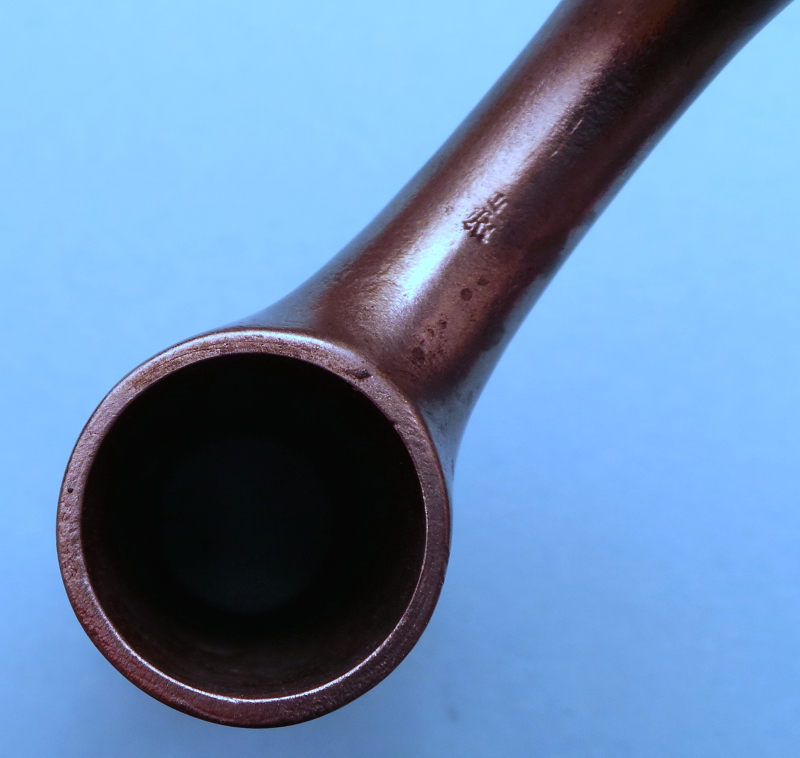

Draufsicht auf die Dille von vorne.Abnahmestempel auf dem Bajonettarm. |
 |

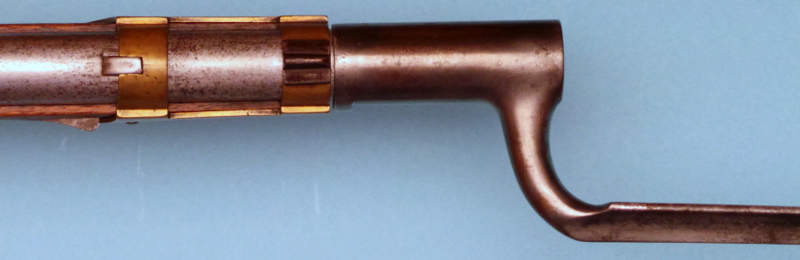

Dillenbajonett M/1839 aufgepflanzt auf ein Infanteriegewehr M/1839/55 (Ansicht von oben) |
 |
Dillenbajonett M/1839 aufgepflanzt auf ein Infanteriegewehr M/1839/55 (Ansicht von unten) |
 |

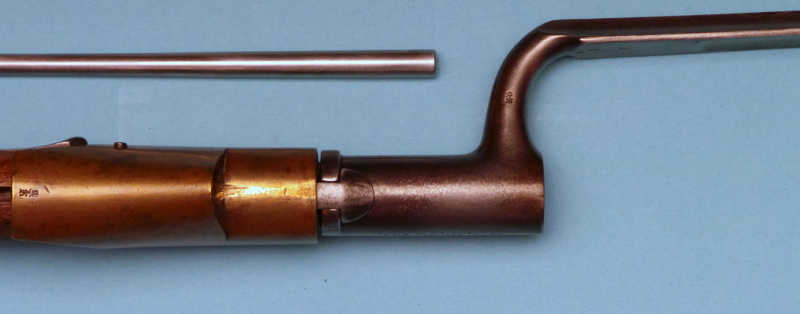

Dillenbajonett M/1839 aufgepflanzt auf ein Infanteriegewehr M/1839/55 (Ansicht von unten) Ladestock entfernt |
 |

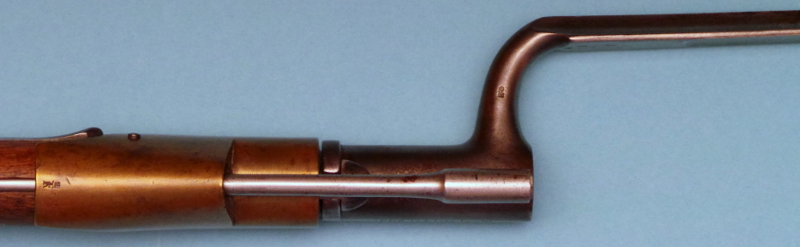

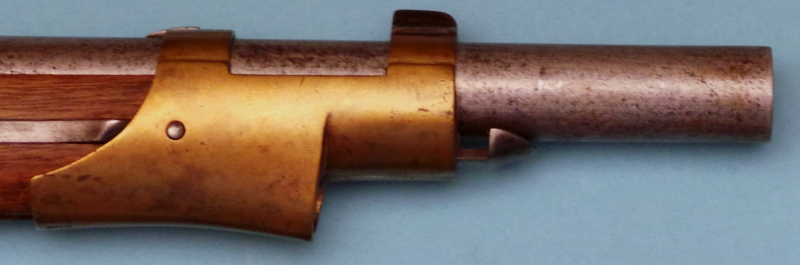

Detailansicht der Frontpartie eines M/1839/55 mit löffelförmiger Bajonetthaltefeder (Ansicht von der Seite) |
 |

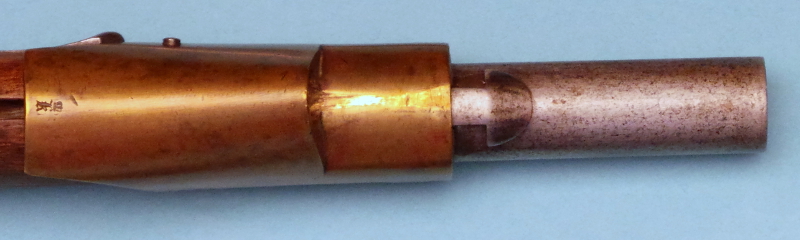

Detailansicht der Frontpartie eines M/1839/55 mit löffelförmiger Bajonetthaltefeder (Ansicht von unten) |
 |

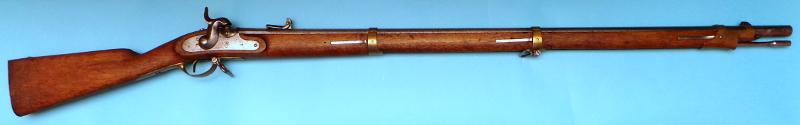

Gesamtansicht des für die Aufnahmen verwendeten Infanteriegewehrs M/1839/55 |
Maße des Dillenbajonetts M/1839
| Gesamtlänge: | 573 mm |
| Gewicht: | 367 g |
| Länge der Dille: | 70 mm |
| Durchmesser Dille | 21,75 - 22 mm |
Klinge:
| Material: | Schmiedeeisen u. Stahl |
| Länge: | 490 mm |
| Breite max.: | 21,6 mm |
| Form: | Dreikantklinge mit Hohlschliff |
Literaturnachweiss
| Rüdiger W.A.Franz | Preußisch-deutsche Seitengewehre 1807 -1945 Band 1, Schwäbisch Hall 1996 | ISBN 3-936632-04-9 |
| Rüdiger W.A.Franz | Preußisch-deutsche Seitengewehre 1807 -1945 Band 2, Schwäbisch Hall 1994 | ISBN 3-936632-05-7 |
Eine ausführliche Beschreibung zu diesem Dillenbajonett M/1839 finden Sie "hier" Ich danke Herrn Hartmann Hedtrich vom "Kuratorium zur Förderung historischer Waffensammlungen" für die freundliche Erlaubniss diesen Link anlegen zu dürfen.
