Preußisches Dillenbajonett M/1841(Sperrringpflanzung)


Das Preußische Dillenbajonet M/1841 (Sperrringpflanzung)wurde zum Zündnadelgewehr M/1841 TypII geführt.

Dillenbajonett M/1841 Sperrring

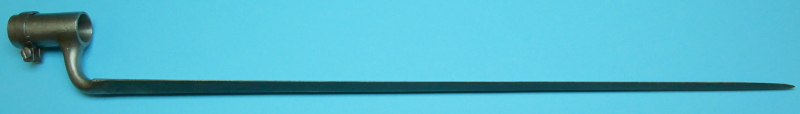

Gesamtansicht eines Preußischen Dillenbajonetts M/1841 (Sperrring)
Dillenbajonett M/1841

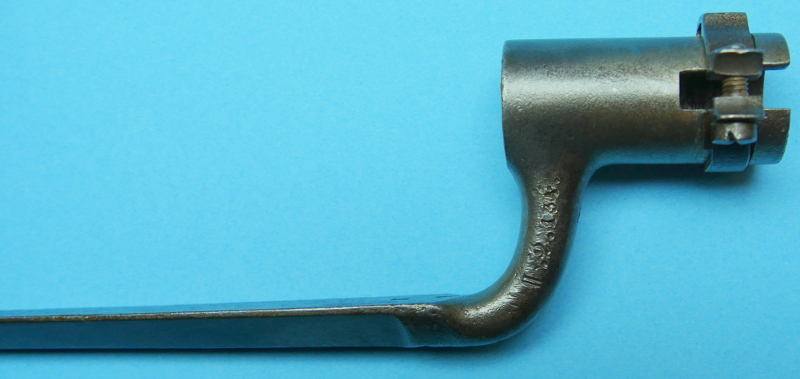

Ansicht der Dille mit Sperrring, Truppenstempel auf dem Bajonettarm
Dillenbajonett M/1841

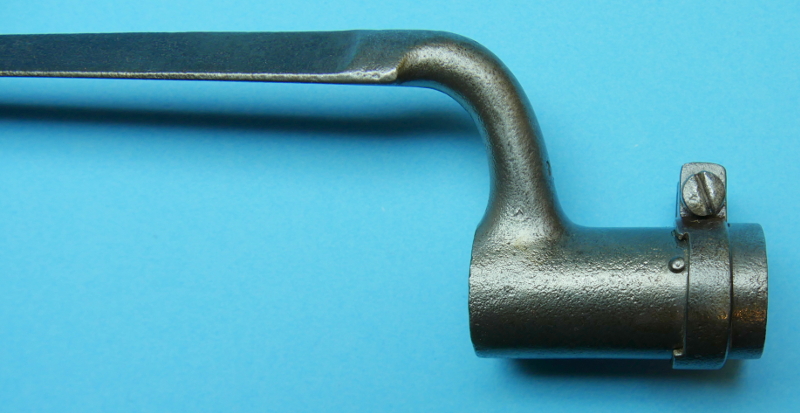

Ansicht der Dille (53mm lang) mit Sperrring
Dillenbajonett M/1841

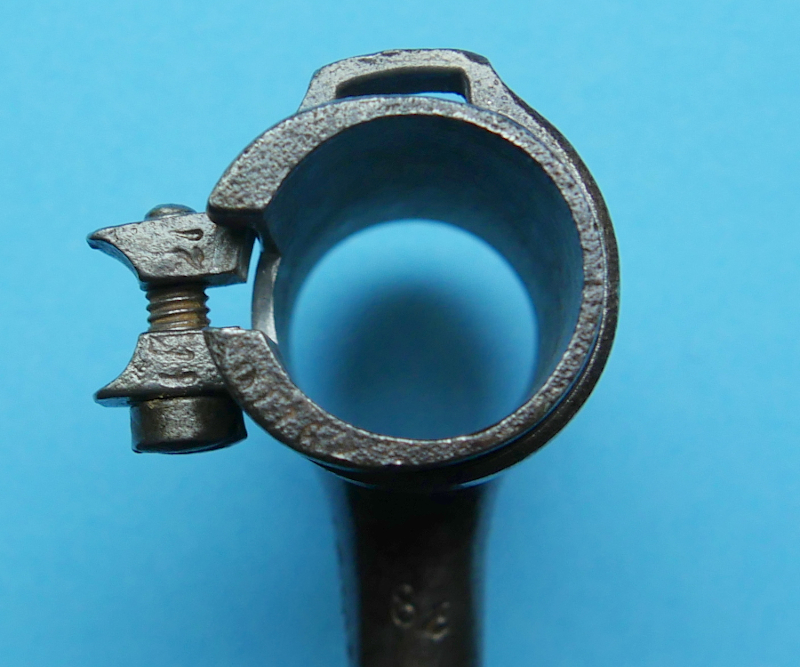

Aufsicht auf die Dille von hinten
Frontpartie ZN M/1841 von rechts

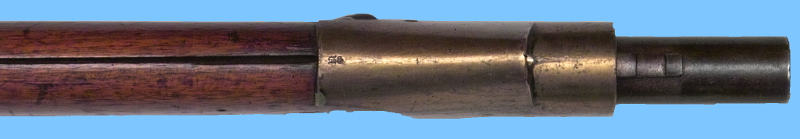

Mündungspartie Züngnadelgewehres M/41_TypII von der Seite
Teilansicht ZN M/1841_unten
Mündungspartie Züngnadelgewehres M/41_TypII von unten
Ansicht mit aufgeplanztem Dillenbajonett
Ansicht auf Laufmündung von oben mit aufgepflanztem Dillenbajonett mit Sperrringpflanzung
Laufmündung mit aufgepflanztem Dillenbajonett

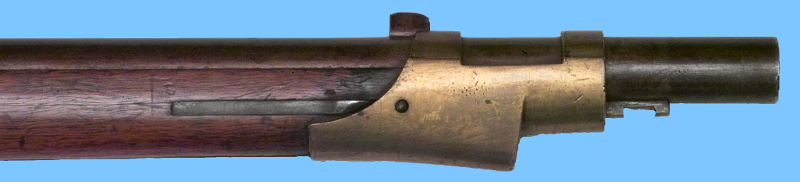

Ansicht auf Laufmündung von rechts mit aufgepflanztem Dillenbajonett mit Sperrringpflanzung
Ansicht auf Laufmündung von oben mit aufgepflanztem Dillenbajonett mit Sperrringpflanzung
M/1841

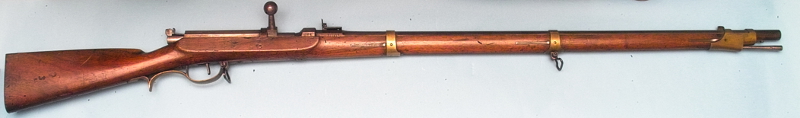

Gesamtansicht des für die Aufnahmen verwendeten Züngnadelgewehres M/41_TypII



Maße des Dillenbajonetts M/1841 (Sperrringpflanzung)

Gesamtlänge: 558 mm
Gewicht: 310 g
Länge der Dille: 53 mm
Durchmesser Dille 21- 21,7 mm

Klinge:

Material: Schmiedeeisen u. Stahl
Länge: 489 mm
Breite max.: 19,2 mm
Form: Dreikantklinge flach,kein Hohlschliff

Literaturnachweiss

Rüdiger W.A.Franz Preußisch-deutsche Seitengewehre 1807 -1945 Band 1, Schwäbisch Hall 1996 ISBN 3-936632-04-9
Rüdiger W.A.Franz Preußisch-deutsche Seitengewehre 1807 -1945 Band 2, Schwäbisch Hall 1994 ISBN 3-936632-05-7
